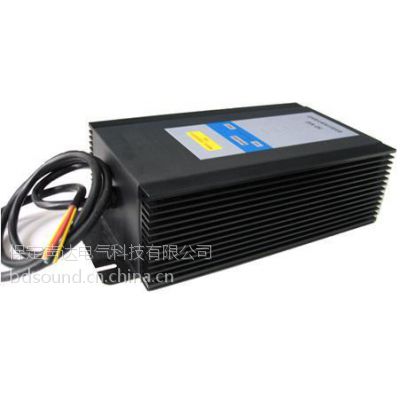

SDV系列變頻電機保護裝置的功能就是將變頻器輸出電纜的電機端產生的尖峰電壓吸收掉，使其峰值不超過750V，避免電機的繞組受到尖峰電壓的損傷。同時，SDV將本來會流過電機軸承的電流分流，使電機軸承免受軸承電流的損傷，達到延長軸承壽命的目的。

       變頻電機的繞組與軸承容易損壞，變頻器驅動的電機，當變頻器與電機之間的電纜長度超過30米時，會在電纜的電機端產生尖峰電壓，每秒對電機定子繞組沖擊上千次，會導致定子繞組的絕緣損壞，大大縮短電機的使用壽命。

      另外，變頻電機的電壓為PWM電壓產成軸承電流。會造成軸承的燒毀，縮短軸承的壽命，損壞的軸承表現為表面凹凸不平，增大了旋轉摩擦力，導致電機發熱。

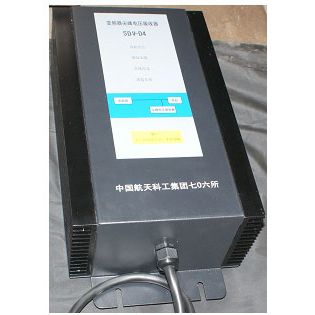

SDV面板顯示信息如下表

主要電氣技術規格

1)  SDV變頻電機保護裝置的使用簡單，只需將四根引出線分別連接到電機U、V、W、外殼上即可，如圖所示。接線時沒有相序的要求。SDV的工作原理

SDV系列變頻電機保護裝置的核心是尖峰能量檢測器（SDM），高速尖峰電壓緩存器(HSSB)和高效尖峰能量吸收器(HESA)。當電機輸入電源線上出現尖峰電壓時，HSSB實時吸收并暫時存放尖峰電壓能量。SDM實時檢測緩存器中的能量，當檢測到緩存器中的能量超過一定量時（具體數值在出廠時設定），發出指令，打開能量閥門，將HSSB中儲存的尖峰電壓能量泄放到HESA中，將電能轉變成熱能，耗散到空間。這時，HSSB被清空，準備接收下一個尖峰電壓的能量。

SDV變頻電機保護裝置優點與效果

1)與電動機并聯安裝，簡便易行，不用外接電源；

   2)沒有電壓降，不降低力矩，也不影響變頻器對電機的控制；

   3)體積小、重量輕，性價比高，特別是對于大功率電機，優勢更加明顯；

   4)選用方便，與電機的轉速和載波頻率無關，不用與特定功率的電機配型；

   5)智能控制，根據載波頻率和電纜長度，自動調節吸收功率，確保效果最佳；

   6)面板顯示信息豐富，可隨時了解吸收器的工作狀態；

   7)內置保險，故障時自動從系統中脫出，同時，面板上顯示故障狀態；

   8)全密封設計，適應惡劣的工業現場環境。

SDV變頻電機保護裝置是創新性電機保護產品。SDV并聯安裝在電機的電源輸入端，能夠有效吸收變頻器在電機上產生的尖峰電壓和軸承電流，使電機與變頻器完美匹配。
