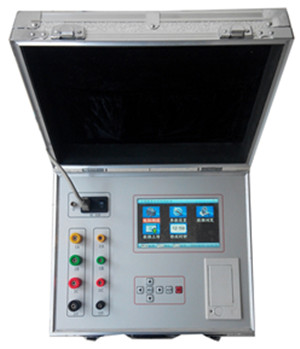

SD1620S三回路直阻簡介
一、概述
繞組的直流電阻測量是變壓器的例行試驗之一，其目的主要是檢查繞組之間、繞組與引線之間的連接或機械特性是否良好、各相繞組之間的電阻是否平衡等，以保證變壓器的安全運行。
本公司開發生產的三通道直流電阻測試儀采用32位ARM內核作為處理的核心，對整機進行控制，自動完成自校、穩流判斷、數據處理、阻值顯示等功能，對有分接的變壓器YN聯接繞組可同時充電，同時采樣，同時測量。對于△和Y型聯接的繞組可一次接線，分別測量。測量時間大大縮短。極大的方便了工作人員的使用。
二、性能特點及技術指標
1. 輸出電流及量程：輸出電流：0-20A,量程1mW-1KW。
1. 測試精度: 0.2% 最高分辨度： 0.1mW。
2. 儀器采用7寸大屏幕真彩色液晶顯示，中文菜單、接線圖形提示，操 作直觀方便。
3. 對于YN聯接繞組的變壓器可同時測量（三相同測）；對于△和Y聯接繞組的變壓器可一次接線分別測量(三相分測)；可測量YN聯接繞組的變壓器N相的連接線電阻（零線電阻）。
4. 可根據繞組材質，測量溫度進行電阻換算;自動顯示三相繞組不平衡率。
5. 可在測試界面手動調整分接位置。
6. 具有大容量存儲功能，可存儲200條測試記錄，
7. 工作電源： AC220V±10﹪；工作溫度：﹣10℃～40℃；工作濕度：環境濕度＜80%RH
8. 儀器重量：5㎏。
