詳細信息

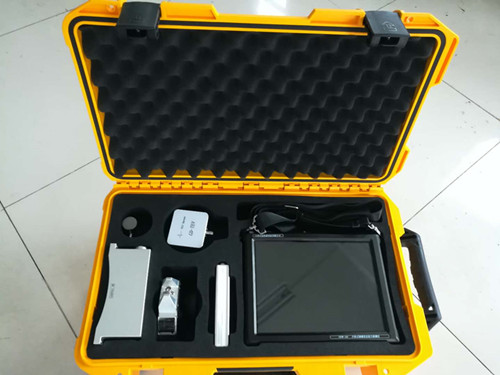

SDPW萬能型手持式絕緣狀態綜合檢測儀具備對運行中的高壓電氣設備進行局放帶電巡檢的功能，適用于變壓器、GIS、開關柜、電纜等高壓電氣設備的局放帶電巡檢。主要功能特點
1) 多通道數字式局部放電測量，同步采樣、處理、顯示。
2) 無線同步，并具有零標指示及相位分辨功能。
3) 自由選擇橢圓、直線、正弦顯示方式。
4) 單個放電脈沖波形分析、確定放電性質。
5) 自動定時保存試驗數據和波形。
6) 手動隨時保存試驗數據和波形。
7) 可重新顯示、分析過去已保存的試驗記錄。
8) 量程：各通道單獨調節，波形顯示可隨時平滑調節且不影響測量結果。
9) 可對特殊或隨機波形進行單次捕捉抓取并進行詳細分析。
10) 任意相位開窗，單窗、雙窗任選，360度內自由開窗。
11) 統計分析局部放電信號的幅值、相位、放電頻次等基本特征參數。
12) 局部放電信號的基本參數的趨勢圖。
13) 局放信號的PRPD二維圖譜顯示（Q-Φ圖，N-Φ圖，Q-N圖，三相幅值相關圖，指紋圖）。
14) 局放信號的PRPS三維圖譜顯示（N-Q-Φ圖，Q-Φ-T圖）。
15) 隨時可將所有采集到的數據及用戶操作結果自動記錄到硬盤，錄波后可根據需要進行回放以再現當時局放試驗放電波形和放電變化等情況。
16) 回放數據可以統計分析，實時再現各種圖譜。
l四、主要技術指標
（一）適用范圍
（二）產品技術規范和標準
1）IEC60270 《局部放電測量》
2）GB/T7354 《局部放電測量》
（三）使用環境
1）環境溫度： 0℃～40℃
2）相對濕度：≤95%
3）海拔高度：≤1000m
（四）主機技術參數
測量通道：2個或4個獨立測量通道，
采樣精度：12Bit
采樣速率：≤50MHz
檢測靈敏度：1pC
測量范圍：1pC～10000pC
本量程非線性誤差：≤±5%
測量頻帶為3dB帶寬：10kHz～100MHz
充電電源：AC220V±10%；頻率50Hz；功率＜30W
內置可充電電池：連續工作3小時以上
